A continuación se describe la configuración del colector de datos Unitech, es importante que identifiques el modelo de tu colector para descargar la carpeta de archivos correctos.
1. Descarga y descomprime en tu computadora los archivos adjuntos conforme al modelo de tu colector (HT630, PT630, PT600).
2. Descarga de aquí el programa JobGenPlus de acuerdo a tu sistema operativo (32bit o 64bit), e instálalo en tu computadora.
3. Abre el programa JobGenPlus.

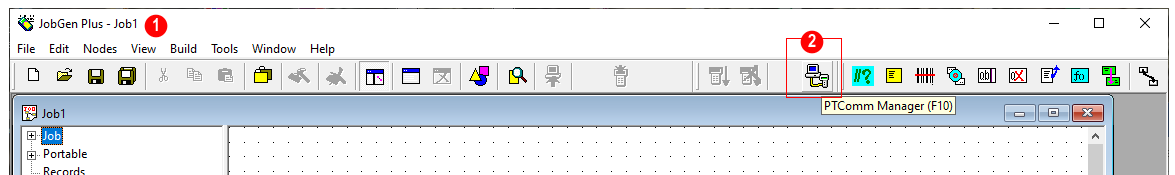

4. Ubicado en la ventana JobGen Plus – Job1 (1), haz clic en el icono PTComm Manager (2).
5. Despliega la ventana PtComm.
6. Conecta el colector y realizar los siguientes pasos:
|
1. Presiona simultáneamente las teclas CMD + flecha izquierda + botón de encendido. 2. Elige la opción 1. SUPERVISOR 3. Donde pide el Password escribe el modelo del colector que tienes. 4. Elige la opción 2. SERIAL 5. Selecciona la opción de COM1 o el puerto serial donde se tenga conectado el colector para comunicarse con la computadora. 6. De momento, deja los parámetros como se muestra en la siguiente tabla, después de |
| DICE | |
| BAUD RATE | 57600 |
| LENGTH | 8 BITS |
| PARITY | NONE |
| STOP BITS | 1 |
| FLOW CONTROL |
X ON X OFF |
| PROTOCOL | MULTI |

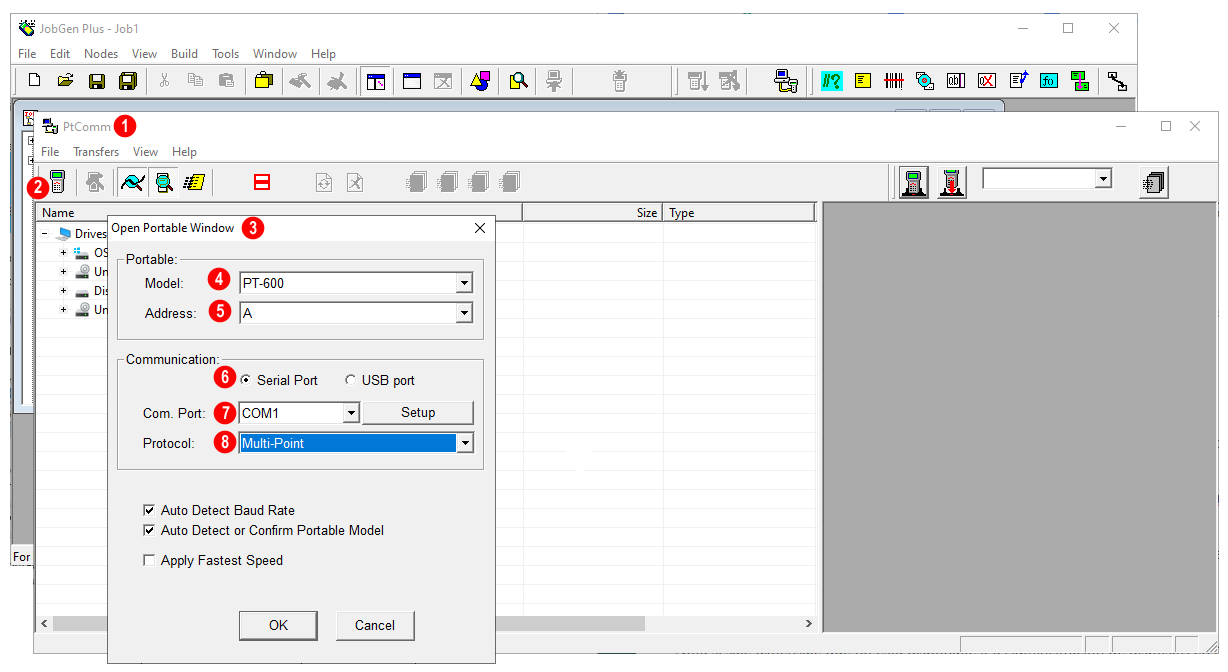

7. Regresa a la computadora, ubicado en la ventana PtComm (1) haz clic en el primer icono (2) y desplegará la ventana Open Portable Window (3).
8. De la sección Portable elige el Modelo que estás configurando (4), en el campo Address selecciona la letra A (5).
9. De la sección Communication activa la casilla Serial Port (6), en el campo Com. Port elige COM1 (7) y en el campo Protocol selecciona Multi Port (8). Guarda la configuración y se cerrará la ventana Open Portable Window.
Nota: si te aparece un mensaje indicando que el puerto no está disponible, busca en el Panel de control en tu equipo, el Administrador de dispositivos y :
- Selecciona y despliega la opción: Puertos (COM y LPT) se mostrarán los dispositivos conectados a la computadora

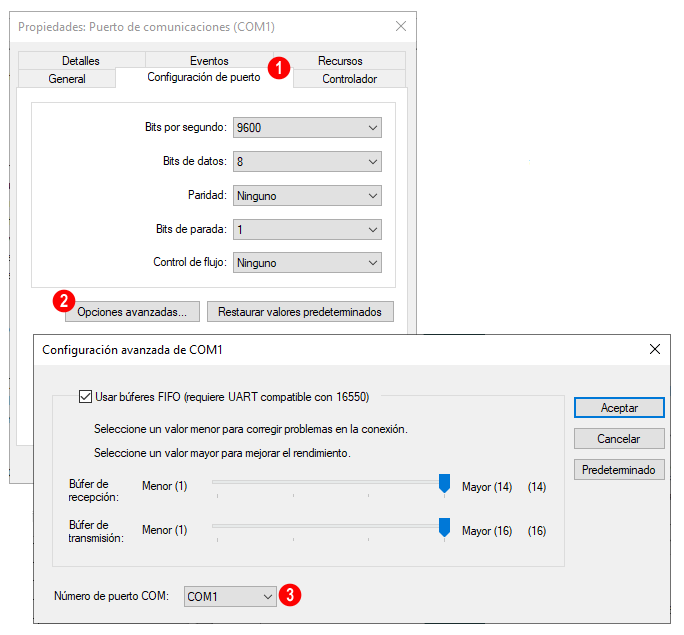

- Elige el puerto y hazle doble clic, (para Usb que sería port (COM....)), se despliega la ventana Propiedades.
- De la pestaña Configuración de puerto (1) haz clic en el botón Opciones avanzadas (2), selecciona el Número de puerto COM: COM1 (3) y haz clic en el botón Aceptar.
10. De regreso al programa JobGenPlus, haz clic en el primer icono para abrir nuevamente la ventana Open Portable Window y emitirá un sonido el colector.

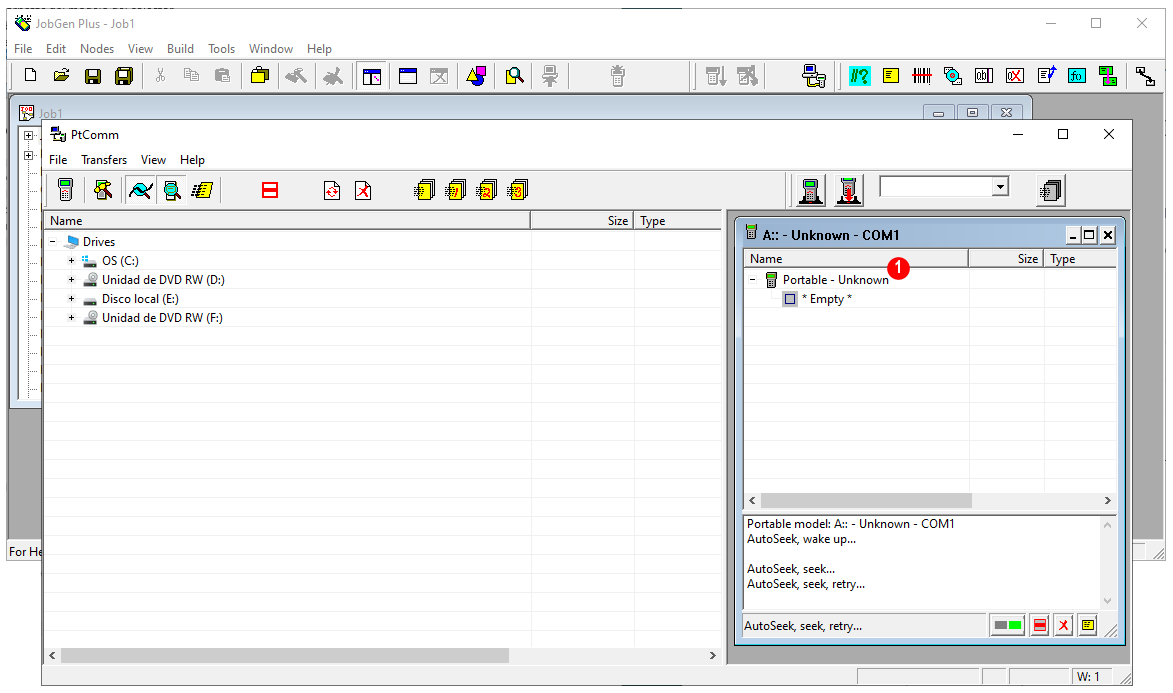

11. Busca la carpeta donde guardaste los archivos del modelo de tu colector, selecciónalos y arrástralos a la ventana A, sobre el ícono del colector en la línea Portable (1).
12. En el colector, presiona cualquier botón para que muestre los parámetros que deberás configurar con los nuevos valores:
| Nuevos valores | |
| BAUD RATE | 9600 |
| LENGTH | 8 BITS |
| PARITY | NONE |
| STOP BITS | 1 |
| FLOW CONTROL |
X ON X OFF |
| PROTOCOL | OFF |
13. Para salir de la ventana de configuración desde el colector presiona CMD+ESC.
Si lo deseas, consulta el artículo Manejo del COLECTOR para realizar la prueba de funcionamiento.
